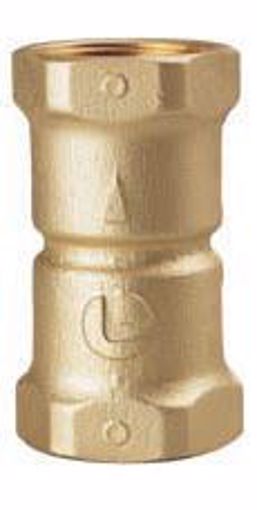

VALVOLA DI RITEGNO LUISE IN OTTONE A MOLLA.
La valvola unival garantisce una tenuta perfetta e una perdita di carico fra le più basse, questo perché i componenti sono stati progettati con uno speciale profilo fluodinamico e le superfici di contatto della tenuta vengono sottoposte ad una speciale lavorazione che permette all’acqua di scivolare velocemente senza attriti. I materiali usati, tutti atossici, sono: corpo in ottone OT 58 UNI 5705/65, meccanismo interno in poliammide, molla in acciaio INOX 18/8 e guarnizione in gomma nitrilica. La molla di richiamo permette di montare la valvola in qualsiasi posizione e garantisce silenziosità durante il passaggio dell’acqua. Con l’aggiunta della succhierola si ottiene una valvola di fondo.
MD | A | B | C | D | E | PESO kg. |
| 10 | G 3/8 | 25 | 8 | 8 | 50 | 0,089 |
| 15 | G 1/2 | 28 | 10 | 10 | 55 | 0,120 |
| 20 | G 3/4 | 35 | 10 | 10 | 60 | 0,159 |
| 25 | G 1" | 44 | 12 | 12 | 75 | 0,237 |
| 32 | G 1 1/4 | 54 | 14 | 14 | 90 | 0,350 |
| 40 | G 1 1/2 | 58 | 16 | 16 | 105 | 0,553 |
| 50 | G 2" | 70 | 18 | 18 | 135 | 0,982 |
| 70 | G 2 1/2 | 85 | 21 | 21 | 160 | 1,410 |
| 80 | G 3 | 101 | 24 | 24 | 190 | 2,190 |
| 100 | G 4 | 128 | 34 | 34 | 234 | 4,500 |
Caratteristiche tecniche:
Massima pressione di lavoro: 40 bar a 20°C
Massima temperatura di lavoro: 90°C
Tipo di liquido consentito: acqua, aria (su richiesta idrocarburi, alcali)
