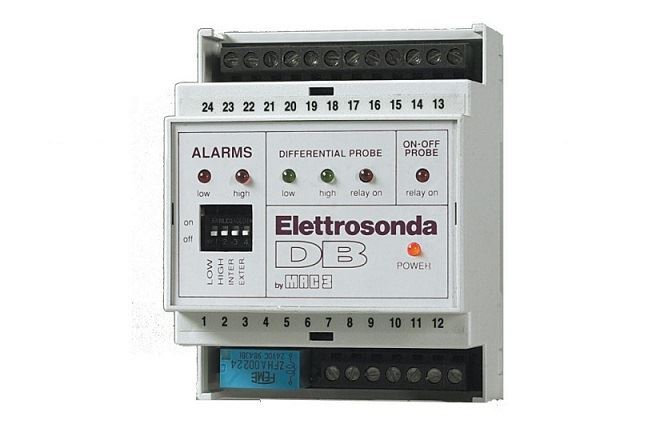

MAC3 ELETTROSONDA DB - REGOLATORE ELETTRONICO DI LIVELLO.
L'Elettrosonda DB si inserisce nel campo degli strumenti di regolazione di livello, aprendo il campo completamente nuovo delle apparecchiature polifunzionali.
Ancora una volta, la MAC3 propone un prodotto fortemente innovativo che riunisce in un piccolo spazio (4 moduli DIN) una serie di funzioni.
Elenco delle funzioni:
- Elettronsonda on-off (intervento in un unico punto). Agisce sul relay 2. Usare sonde 6 e 12.
- Elettrosonda differenziale (intervento fra due sonde posizionate dall'installatore). Agiscono su relay 1 usare sonde 10 e 11 sempre insieme alla 6 e/o 7.
- Allarme alto - Alarm relay - usare sonde 9 e 6.
- Allarme basso - Alarm relay - usare sonde 8 e 7.
- Suoneria interna (Buzzer) - per allarme alto e basso
- Comando per allarme esterno (suoneria o luce).
Cliccare sul link in fondo alla descrizione per leggere il Manuale completo dove sono riportate tutte le funzioni e gli schemi di collegamento.
Caratteristiche tecniche:
- Alimentazione: 50-60 Hz
- Temperatura utilizzo: 10 +55°C
- Tensione alle sonde: 24 V~
- Corrente alle sonde max: 1 mA
- Carico sui contatti dei relè 1 e 5: 5 A a 240V~
- Relè di allarme: 240 V~ 0,5 A
Disponibile in due modelli:
- Mac 3 modulo sonde DB alimentazione 24V cod.ED4SA01000
- Mac 3 modulo sonde DB alimentazione 230V cod.ED4SC01000
Scheda tecnica in PDF
Manuale d'uso in PDF
