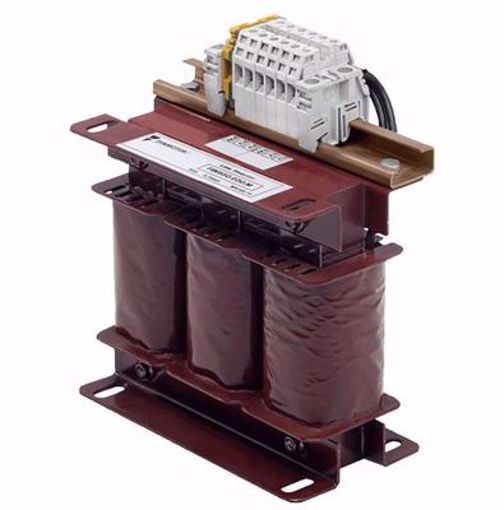

ENERDOOR FILTRO D'USCITA di modo differenziale con elevata attenuazione per ridurre il dV/dt
Motori controllati da Inverter o Servodrive richiedono particolare attenzione al fine di evitare picchi di tensione conosciuti come dV/dt. L'onda riflessa è una funzione del tempo di salita della tensione (dV/dt) e la lunghezza del cavo motore. Questo fenomeno crea ulteriori picchi di tensione che possono causare rotture sugli isolamenti dei motori. I costrutori di macchine, i quadristi e i distributori devono essere sicuri che i motori installati siano protetti. Normalmente i mercati che utilizzano inverter e servodrive si avvallano di un motore speciale conosciuto anche come motore per invereter.
Enerdoor ha sviluppato prodotti per la protezione dei motori al fine di proteggerli dai picchi di tensione e dV/dt generati dagli inverter e servodrive. Le soluzioni Enerdoor includono bobine di modo comune e differenziale, filtri sinusoidali e snubber.Questa gamma di prodotti è disegnata per lavorare in qualsiasi applicazione con diverse frequenze di commutazione, frequenza di uscita e lunghezza cavi.
Filtro sinusoidale: questa serie elimina l'effetto del PWN ricreando una perfetta forma d'onda sinusoidale.
Le protezioni per il motore Enerdoor riducono i dV/dt generati dagli inverter. Le protezioni per il motore sono progettate per qualsiasi tipo di applicazione con diverse frequenze di commutazione e di uscita.
La gamma di prodotti sono omologate CE e UL con correnti da 3 a 1000 A. Le serie includono induttanze di modo comune e differenziale, filtro sinusolidale e snubber.
Le protezioni per i motori Enerdoor garantiscono un elevata linerità in riferimento a fequenza e corrente, garantendo basse temoperature di funzionamento e dimensioni compatte.
Applicazioni tipiche:
- Motore controllato da inveret/drive
- Nastri trasportatori
- Applicazione con cavi con lunghezza maggiore di 50 mt.
- HVAC
Caratteristiche tecniche:
- Corrente nominale da 8 a 300A
- Aumenta la vita media del motore
- Protegge il motore contro picchi di tensione
- Potenza Nominale (40°): 24
- Potenza Nominale (50°): 21
- Potenza dissipata: 36 W
Benefici:
- Morsetti fino a 200A per IP20
- Basse perdite
- Disponibile con cassetta
Scheda tecnica.pdf
